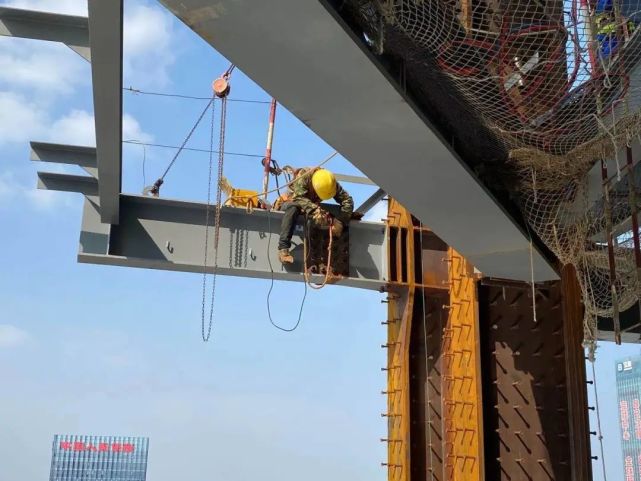

近日，中建三局二公司參建的城脈金融中心大廈項目一榀長5米、高2.6米、重18噸的伸臂桁架上弦吊裝就位，標志項目最后一榀伸臂桁架“畫圓”合龍，鋼結構主體框架沖破300米。

該榀桁架位于項目63-64層，結構標高299.6米-304.6米，處與下部四道環帶桁架層，不同其在核心筒角部與8根巨柱之間設置了8榀由超厚板、大尺寸下弦、斜腹桿和上弦組成的伸臂桁架。

項目建筑高度388米，地下7層，地上70層，是集辦公、會所、公寓于一體的超高層建筑，建成后將以國際頂級標準，成為世界500強企業總部商務中心。

01

以聚力攻堅破難點之功

收拔高天際“出優”之效

項目結構體系為鋼框架-鋼筋混凝土核心筒，伸臂桁架大大提高了地震時結構的協同工作性能，并減小結構在豎向荷載作用下的變形差異。

針對伸臂桁架外形尺寸大、節點構造復雜等特點，在深化設計階段優化超厚板復雜節點，模擬桁架各施工階段變形，將核心筒與外框結構壓縮變形數據控制在規范允許范圍內，確保伸臂桁架施工質量。

項目在伸臂桁架桿件最具代表性、受力最不利的位置布設傳感器，運用現代化無線監測技術，在桁架施工過程，對外框和核心筒的應力應變進行監測，分析沉降壓縮變形差對伸臂桁架內力的影響，確定焊縫對接口應力釋放和焊接的最佳時機。

02

以抽絲剝繭聚焦點之功

收質量管控“出眾”之效

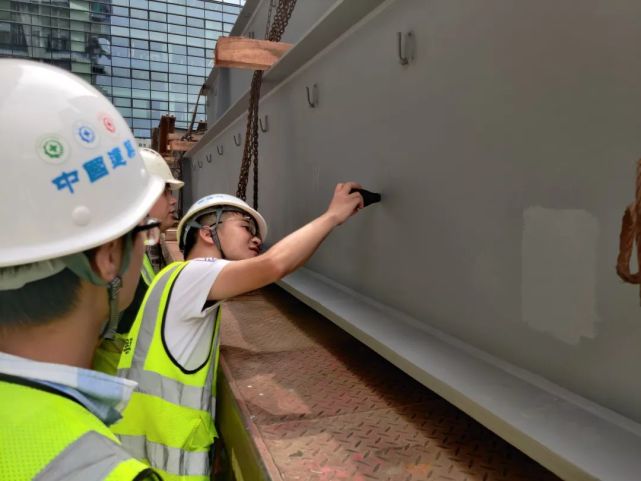

針對伸臂桁架制作難度大的問題，安排專職駐場，監造工程師在制作廠實時對接，對制作廠進行復雜構件組立、厚板焊接制作交底，確保伸臂桁架構件提前制作完成，滿足現場需求。

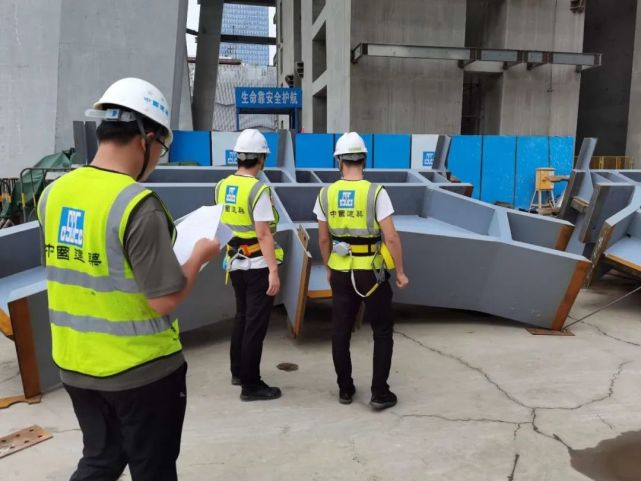

桁架構件在出廠前均在車間完成實體預拼裝工作及質檢，確保出廠構件合格率100%在施工過程中，上萬個配件即使一顆螺栓，也要統一編號做到可追可溯。

03

以統籌兼顧抓重點之功

收工期節點“出色”之效

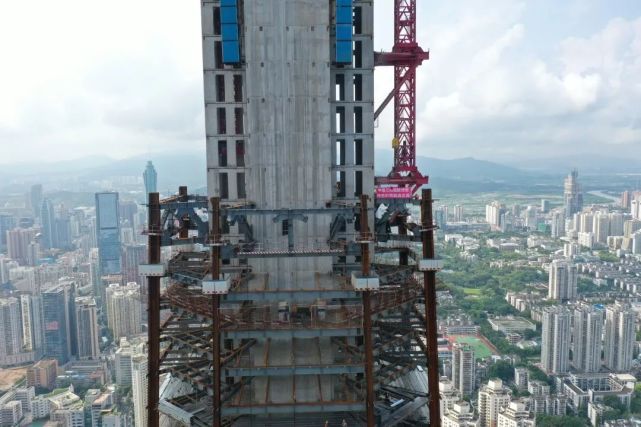

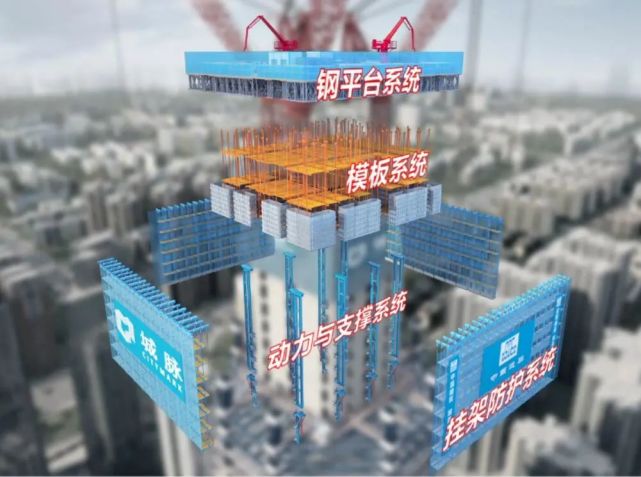

在主體結構施工階段，外框巨柱采用液壓爬升防護屏施工技術提供三層作業防護，以適應本項目的外立面斜爬需求，實現巨柱鋼筋綁扎、鋁摸板安拆、混凝土養護同時作業，提高巨柱結構施工工效，核心筒采用新一代的輕量化頂模集成平臺，跨越核心筒6個作業層，實現鋼結構吊裝焊接、鋼筋綁扎、鋼模安拆、混凝土養護及修補同時作業。

運用BIM技術建模形成三維模型，采用虛擬拼裝實現多專業信息融合與調用的智慧建造與精細管理。

通過提前規劃大型構件堆放、拼裝及吊裝場地，科學排定施工順序，不斷優化施工工序，降低頂模系統下方伸臂桁架施工難度，極大地減少了機械投入量，避免了物料的二次倒運使節點目標如期完成。

項目簡介

△項目效果圖

城脈金融中心大廈項目位于深圳市羅湖區桃園路與紅嶺北路交界處，建筑高度約388米，為深圳市重點建設項目之一?？偨ㄖ娣e約21萬平方米，建成后將作為深圳市及羅湖區金融改革創新及互聯網金融集聚發展的重要載體，成為深圳中心封面級建筑。
