混泥土裂縫是混凝土結(jié)構(gòu)由于內(nèi)外因素的作用而產(chǎn)生的物理結(jié)構(gòu)變化，那么混泥土開裂是什么原因呢？普通混泥土裂縫要怎么做修復(fù)處理才好呢？

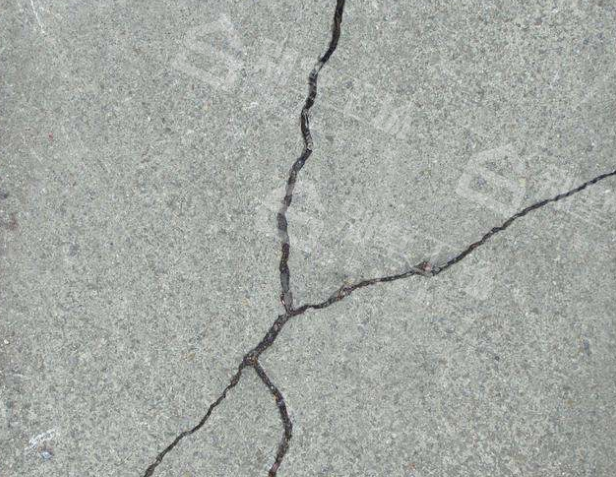

　　混泥土開裂是什么原因：

　　1、荷載引起的裂縫

　　荷載引起的裂縫是混泥土在常規(guī)靜、動荷載及次應(yīng)力下產(chǎn)生的裂縫，主要有直接應(yīng)力裂縫、次應(yīng)力裂縫。荷載裂縫特征依荷載不同而異呈現(xiàn)不同的特點。這類裂縫多出現(xiàn)在受拉區(qū)、受剪區(qū)或振動嚴(yán)重部位。

　　2、溫度變化引起的裂縫

　　受外部環(huán)境或結(jié)構(gòu)內(nèi)部溫度變化而引起的混泥土變形就是溫度變化引起的裂縫，因為混泥土是有熱脹冷縮性質(zhì)的，當(dāng)應(yīng)力超過混凝土抗拉強(qiáng)度時即產(chǎn)生溫度裂縫。

　　3、收縮引起的裂縫

　　收縮縫引起的裂縫是最常見的，主要有塑性收縮和縮水收縮，另還有自生收縮和炭化收縮。塑性收縮發(fā)生在施工過程中、混凝土澆筑后4~5小時左右，為減小混凝土塑性收縮，施工時應(yīng)控制水灰比，避免過長時間的攪拌，下料不宜太快，振搗要密實，豎向變截面處宜分層澆筑。縮水收縮（干縮）是混凝土結(jié)硬以后，隨著表層水分逐步蒸發(fā)，濕度逐步降低，混凝土體積減小而形成的收縮。自生收縮是混凝土在硬化過程中，水泥與水發(fā)生水化反應(yīng)，這種收縮與外界濕度無關(guān)，且可以是正的（即收縮，如普通硅酸鹽水泥混凝土），也可以是負(fù)的。炭化收縮是大氣中的二氧化碳與水泥的水化物發(fā)生化學(xué)反應(yīng)引起的收縮變形。

　　4、地基礎(chǔ)變形引起的裂縫

　　地基礎(chǔ)變形引起的裂縫是由于基礎(chǔ)豎向不均勻沉降或水平方向位移，使結(jié)構(gòu)中產(chǎn)生附加應(yīng)力，超出混凝土結(jié)構(gòu)的抗拉能力，而導(dǎo)致的結(jié)構(gòu)開裂。

　　5、鋼筋銹蝕引起的裂縫

　　鋼筋銹蝕引起的裂縫是由于混凝土質(zhì)量較差或保護(hù)層厚度不足，混凝土保護(hù)層受二氧化碳侵蝕炭化至鋼筋表面，使鋼筋周圍混凝土堿度降低，或由于氯化物介入，鋼筋周圍氯離子含量較高，均可引起鋼筋表面氧化膜破壞，鋼筋中鐵離子與侵入到混凝土中的氧氣和水分發(fā)生銹蝕反應(yīng)，

　　6、凍脹引起的裂縫

　　凍脹引起的裂縫是大氣氣溫低于零度時，吸水飽和的混凝土出現(xiàn)冰凍，游離的水轉(zhuǎn)變成冰，體積膨脹9%，因而混凝土產(chǎn)生膨脹應(yīng)力；同時混凝土凝膠孔中的過冷水（結(jié)冰溫度在-78度以下）在微觀結(jié)構(gòu)中遷移和重分布引起滲透壓，使混凝土中膨脹力加大，混凝土強(qiáng)度降低，并導(dǎo)致裂縫出現(xiàn)。

　　7、施工材料質(zhì)量引起的裂縫

　　施工材料質(zhì)量引起的裂縫就非常好理解了，就是水泥、砂、骨料、拌和水及外加齊的質(zhì)量不合格引起的裂縫。

　　8、施工工藝質(zhì)量引起的裂縫

　　施工工藝不合理、施工質(zhì)量低劣，容易產(chǎn)生縱向的、橫向的、斜向的、豎向的、水平的、表面的、深進(jìn)的和貫穿的各種裂縫，特別是細(xì)長薄壁結(jié)構(gòu)更容易出現(xiàn)，所以施工工藝也是相當(dāng)重要的。

　　普通混泥土開裂怎么做修復(fù)處理：

　　1、表面修復(fù)

　　表面修復(fù)方法常用的有壓實抹平,涂抹環(huán)氧粘結(jié)劑,噴涂水泥砂漿或細(xì)石混凝土,壓抹環(huán)氧膠泥,環(huán)氧樹脂粘貼下班絲布,增加整體面層,鋼錨栓縫合等。

　　2、局部修復(fù)法

　　局部修復(fù)方法常用的有充填法、預(yù)應(yīng)力法,部分鑿除重新澆筑混凝土等。用修補(bǔ)材料直接填充裂縫，一般用來修補(bǔ)較寬的裂縫，作業(yè)簡單，費用低。

　　3、水泥壓力灌漿法

　　水泥壓力灌漿法適用于縫補(bǔ)寬度≥0.5mm的穩(wěn)定裂縫，這個方法應(yīng)用的范圍廣，細(xì)微裂縫到大裂縫均可適用，處理效果也好。

　　4、化學(xué)灌漿

　　化學(xué)灌漿可灌入縫寬≥0.05mm的裂縫。

　　5、減少結(jié)構(gòu)內(nèi)力

　　減少結(jié)構(gòu)內(nèi)力修復(fù)方法常用的有卸荷或控制荷載,設(shè)置卸荷結(jié)構(gòu),增設(shè)支點或支撐。改簡支梁為連續(xù)梁等。

　　6、結(jié)構(gòu)補(bǔ)強(qiáng)

　　結(jié)構(gòu)不強(qiáng)修復(fù)方法常用的有增加鋼筋,加厚板,外包鋼筋混凝土,外包鋼,粘貼鋼板,預(yù)應(yīng)力補(bǔ)強(qiáng)體系等。包括斷面補(bǔ)強(qiáng)法、錨固補(bǔ)強(qiáng)法、預(yù)應(yīng)力法等混凝土裂縫處理效果的檢查包括修補(bǔ)材料試驗；鉆心取樣試驗；壓水試驗；壓氣試驗等。

　　7、改變結(jié)構(gòu)方案,加強(qiáng)整體剛度

　　例如:框架裂縫采用增設(shè)隔板深梁法處理。

　　8、混凝土置換法

　　混凝土置換法是處理嚴(yán)重?fù)p壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。

　　9、電化學(xué)防護(hù)法

　　化學(xué)防護(hù)法中常用而有效的三種方法是陰極防護(hù)法、氯鹽提取法、堿性復(fù)原法。這種方法的優(yōu)點是防護(hù)方法受環(huán)境因素的影響較小，適用鋼筋、混凝土的長期防腐，既可用于已裂結(jié)構(gòu)也可用于新建結(jié)構(gòu)。

　　10、仿生自愈合法

　　仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對受創(chuàng)傷部位自動分泌某種物質(zhì)，而使創(chuàng)傷部位得到愈合的機(jī)能，在混凝土的傳統(tǒng)組分中加入某些特殊組分(如含粘結(jié)劑的液芯纖維或膠囊)，在混凝土內(nèi)部形成智能型仿生自愈合神經(jīng)網(wǎng)絡(luò)系統(tǒng)，當(dāng)混凝土出現(xiàn)裂縫時分泌出部分液芯纖維可使裂縫重新愈合

　　11、其它方法

　　常用方法有拆除重做,改善結(jié)構(gòu)使用條件,通過試驗或分析論證不作處理等。

　　以上就是小編收集整理的混泥土開裂的幾種原因和普通混泥土開裂的修復(fù)處理方法，希望對大家有所幫助。
